自锁液化烃装卸专用接头
产品类别: 自锁式液化烃装卸专用接头
产品描述
● 背景
2017年6月5日山东省金誉石化液化气罐车在卸车作业过程中发生液化气泄漏，引起重大爆炸着火事故，主要原因为快速接头连接不可靠。
● 现状

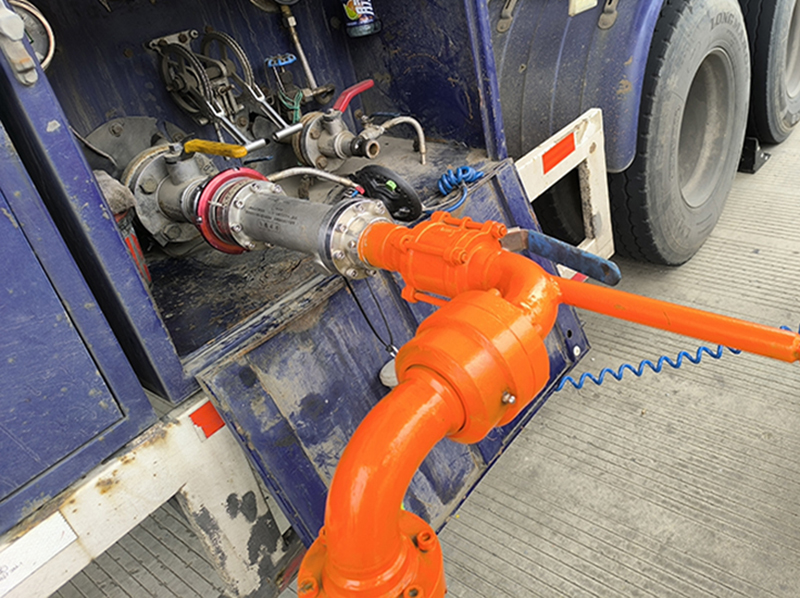

目前，石化行业普遍使用的常规液化烃快速接头是一种利用铜合金铸造后再加工组装的产品，常规型号为KJB/YJB型，内部为中通结构，利用O型圈与槽车阳接头侧面进行密封，两侧是带有凸轮结构的锁紧扳把，一方面此类接头常会存在铸造缺陷，在使用过程容易出现开裂现象，另一方面由于常规快速接头不具备干式分离（自封）功能，所以当与槽车脱离时，鹤管垂管球阀至车端球阀这一段会产生大量残液。如上图所示。
● 法律法规要求
应急管理部发布行业标准《化工企业液化烃储罐区安全管理规范》AQ 3059-2023要求应用产品；河北省应急厅发文推荐产品（ 冀应急危化[2023]104号 ）。
●优势特点
1.特制的6爪锁紧与自锁式阀门换向机构，具备可靠的锁定功能与防止误操作阀门等意外脱落情况发生。。
2.解锁时助力式关闭阀门，一步操作自动关阀，效率高，并具备脱落自封闭功能。
3.与现有槽车阳接头完全匹配，弹簧锁机构自动锁紧槽车阳接头无需改造槽车，接车快捷方便。
4.具备回收残液功能，现场残液减排达95%以上。
5.流通结构接近全通径，流量和压力损失极小。
6.快速接头和阀门一体化设计，可代替阀门使用。
7.模块化设计，易损件更换容易，现场维护方便。
8.对接部位采用防爆合金材质，获得国家防爆产品质量检验检测中心颁布的防爆合格证。
●自锁式液化烃装卸专用接头高级版
在标准配置的基础上增加了锁紧状态检测和语音提示功能，锁紧信号可以输出用于连锁现场工艺管道上的泵和阀门。当接头未可靠锁紧时，控制箱发出语音提示，指示灯进行预警，并发送停止装卸车信号至装卸车控制系统。只有当锁紧状态正常时，方可进行装卸车作业。检测系统整体采用本安型电气回路，控制箱防爆等级为EXd IICT6 ，防护等级IP65，完全满足现场防爆要求。
产品参数
● 规格型号：KJ-25M-00、 KJ-50M-00 公称直径： DN25（1”）、 DN50 （2”）
● 公称压力：PN40（标配4.0MPa、40bar） 设计温度：-25℃至+120℃
● 过流主体材质：S30408
● 密封：O型圈（丁腈橡胶、氟橡胶、三元乙丙橡胶等）
● 主密封（增强型PTFE+不锈钢卡）
● 末端连接：螺纹（G、R、BSP、NPT）、法兰（定制可选）
